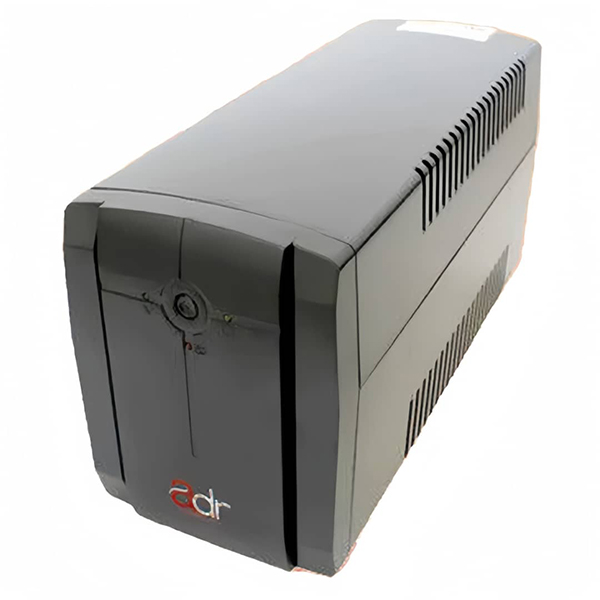

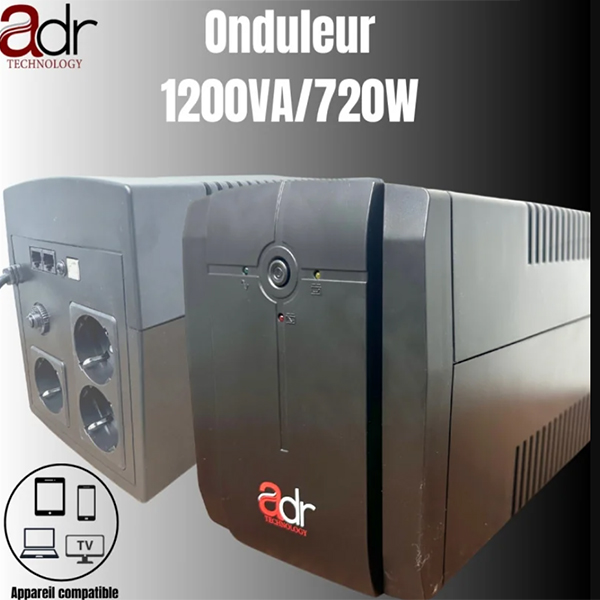

ADR 500 1200VA/ 720W

Le ADR 500 est un onduleur Line-Interactive de 1200 VA / 720 W, conçu pour assurer la continuité d’alimentation des équipements informatiques et électroniques tout en les protégeant contre les coupures, variations de tension et surtensions. La configuration correspondant à la référence fournie ONDADR1200 est documentée avec 3 prises françaises (FR). Les caractéristiques ci-dessous sont recoupées à partir de plusieurs fiches techniques et revendeurs algériens indépendants.

Caractéristiques générales

Entrée

• Plage de tension d’entrée : 165 à 275 V en fonctionnement normal.
• Plage indiquée en basse tension : 82 à 138 V.
• Fréquence d’entrée : 50/60 Hz ±10 %.
• Configuration électrique : monophasé + terre (GND).

Sortie

• Puissance nominale : 1200 VA.
• Puissance maximale : 720 W.
• Tension de sortie : 220 / 230 / 240 V ou 110 / 120 V ±10 %.
• Fréquence en mode batterie : 50/60 Hz ±1 %.
• Facteur de crête : 3:1.
• Temps de transfert : ≤ 6 ms.
• Sorties : 3 prises françaises (FR).

Forme d’onde

• Mode secteur : onde sinusoïdale.
• Mode batterie : onde pseudo-sinusoïdale / forme d’onde carrée.

Batterie

• Technologie : batterie plomb-acide scellée, sans entretien.
• Configuration documentée :
  • 2 × 12 V / 7 Ah, ou
  • 2 × 12 V / 8 Ah.
• Recharge : environ 8 heures pour atteindre 90 % de capacité.
• Autonomie annoncée : environ 15 à 20 minutes selon la charge connectée.

La capacité 7 Ah ou 8 Ah apparaît comme une variante selon les fiches disponibles ; elle ne doit donc pas être présentée comme une valeur unique certaine pour toutes les unités ADR 500.

Protections

• Protection contre les surtensions.
• Énergie absorbée : 320 Joules.
• Réponse instantanée.
• Temps de transfert ≤ 6 ms.
• Protection de ligne téléphonique/réseau via RJ11 / RJ45.
• Norme de test indiquée : IEEE 587 Cat. B.

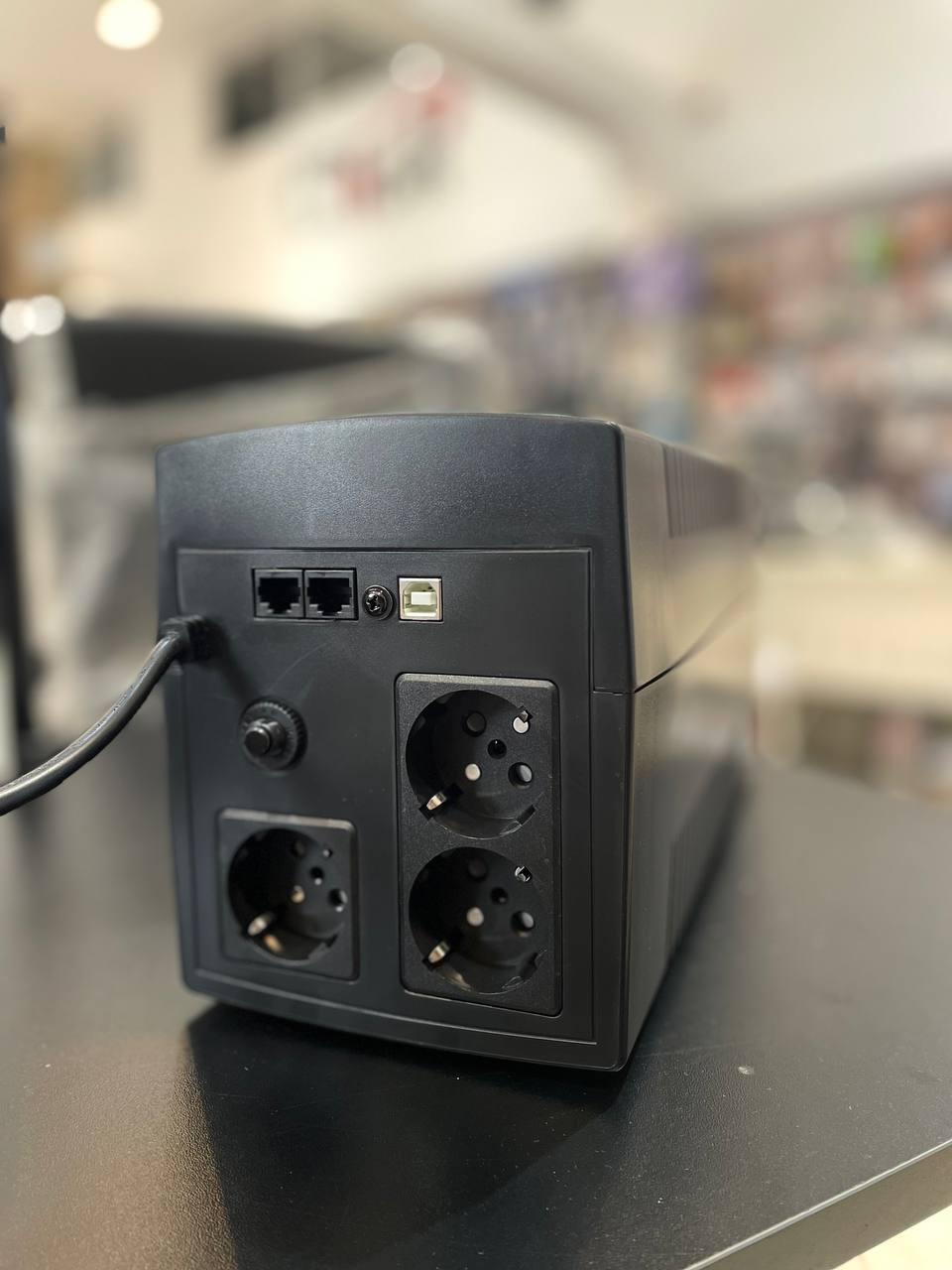

Connectique

• 3 × prises de sortie françaises (FR)
• RJ11 / RJ45 pour protection de ligne téléphonique/réseau.
• Certaines fiches du même ADR 500 mentionnent également un USB Type-B, mais cette connectique n’est pas suffisamment constante entre les différentes fiches pour la considérer comme une caractéristique universelle du modèle.

Conditions de fonctionnement

• Température de fonctionnement : 0 à 40 °C.
• Humidité relative : 20 à 90 %, sans condensation.
• Niveau sonore : <45 dB à 1 m.
• Dimensions : 320 × 96 × 163 mm (L × l × H).

Applications

Le ADR 500 1200 VA / 720 W convient notamment à la protection de :

• PC et stations de travail
• Écrans
• Routeurs et équipements réseau
• Matériel bureautique
• Systèmes de vidéosurveillance
• Équipements électroniques nécessitant une alimentation de secours temporaire
