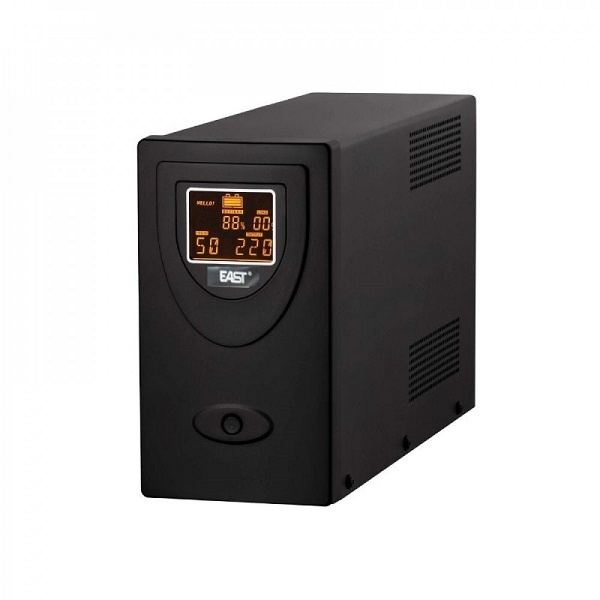

EAST 2000 VA LCD PRISES ONDULEUR

Référence : EAST EA2200
Type : Onduleur UPS Line-Interactive
Technologie : AVR avec stabilisation de tension
Puissance apparente : 2000 VA
Puissance active : 1200 W
EAN : 6972512741099
Format : Tour
Affichage : LCD

L’EAST EA2200 est un onduleur Line-Interactive de 2000 VA / 1200 W équipé d’un régulateur automatique de tension AVR, d’un écran LCD et d’une batterie interne 24 V constituée de deux batteries 12 V. La documentation technique EAST confirme pour la gamme EA200 la capacité de 2000 VA / 1200 W, une entrée 220/230/240 V, une régulation AVR, un démarrage à froid, une commutation automatique sur batterie et des protections contre les principales anomalies électriques.

Caractéristiques principales

• Technologie UPS : Line-Interactive
• Puissance apparente : 2000 VA
• Puissance active : 1200 W
• Régulation automatique : AVR
• Écran : LCD
• Démarrage à froid : Oui
• Redémarrage automatique : Oui, au rétablissement du secteur
• Détection automatique de fréquence : Oui
• Protection contre les surtensions : Oui
• Protection contre les surcharges : Oui
• Protection contre les courts-circuits : Oui
• Protection contre la surcharge et la décharge excessive de la batterie : Oui
• Filtrage EMI/RFI : Oui
• Compatibilité générateur : Oui
• Gestion intelligente de la batterie : Oui

Entrée

• Tension nominale : 220 / 230 / 240 V AC
• Phase : Monophasée
• Plage de tension d’entrée : 162 à 295 V AC
• Plage AVR étendue : 145 à 295 V AC selon configuration
• Fréquence nominale : 50 / 60 Hz
• Détection de fréquence : Automatique
• Tolérance de fréquence d’entrée : ±10 %

Sortie

• Tension de sortie : 220 / 230 / 240 V AC
• Régulation de tension en mode secteur : ±10 %
• Régulation de tension en mode batterie : ±1 % selon la documentation de la série EA200
• Fréquence de sortie : 50 / 60 Hz
• Précision de fréquence : ±1 %
• Forme d’onde en mode secteur : Sinusoïdale pure
• Forme d’onde en mode batterie : Sinusoïde simulée
• Facteur de crête : 3:1
• Temps de transfert : typiquement 2 à 7 ms, maximum 10 ms

Batterie

• Technologie : Batterie plomb-acide étanche sans entretien
• Tension du banc batterie : 24 V
• Configuration : 2 × 12 V / 9 Ah
• Nombre de batteries : 2
• Capacité unitaire : 9 Ah
• Temps de recharge : environ 6 à 8 heures

Affichage et surveillance

L’écran LCD permet de surveiller les principaux paramètres de fonctionnement, notamment le mode de fonctionnement, l’état de charge de la batterie, les niveaux de tension d’entrée/sortie et les indications de surcharge. Une signalisation sonore accompagne les différents états et alarmes de l’onduleur.

Connectique

La configuration photographiée comporte :

• 4 sorties secteur de type IEC C13
• 1 port USB de type B pour la communication avec un ordinateur
• 1 interface de protection de ligne téléphonique/réseau
• Entrée secteur IEC selon la configuration du modèle

La documentation EAST de la famille EA200 prévoit des interfaces USB / RS232 selon configuration, ainsi qu’une protection RJ45/RJ11 en option.

Protections

• Protection contre les courts-circuits
• Protection contre les surtensions
• Protection contre les surcharges
• Protection contre la surcharge de batterie
• Protection contre la décharge excessive
• Protection contre les perturbations du secteur
• Filtrage EMI/RFI
• Régulation AVR
• Protection de ligne téléphonique/réseau selon configuration
• Alarme sonore
• Auto-diagnostic au démarrage

Communication et gestion

• Interface de communication : USB
• RS232 : disponible selon configuration
• Logiciel de gestion : UPSmart
• Systèmes pris en charge par la documentation EAST : Windows 98/2000/2003/XP/Vista/2008/7/8/10
• Surveillance : état de l’UPS, tension, charge et batterie
• Arrêt automatique du système : pris en charge via l’interface de communication selon configuration

Conditions de fonctionnement

• Température de fonctionnement : 0 à 40 °C
• Humidité relative : 20 à 90 %, sans condensation
• Niveau sonore : ≤45 dB à 1 m

Dimensions et poids

Pour la version EA2200 tour de la série EA200 :

• Dimensions : environ 136 × 328 × 186 mm
• Poids net : environ 10,2 kg
• Poids brut : environ 10,8 kg

Applications

• Ordinateurs et stations de travail
• Serveurs
• Équipements réseau
• Systèmes de vidéosurveillance
• Stockage de données
• Équipements industriels
• Équipements électroniques sensibles
• Installations informatiques et professionnelles
