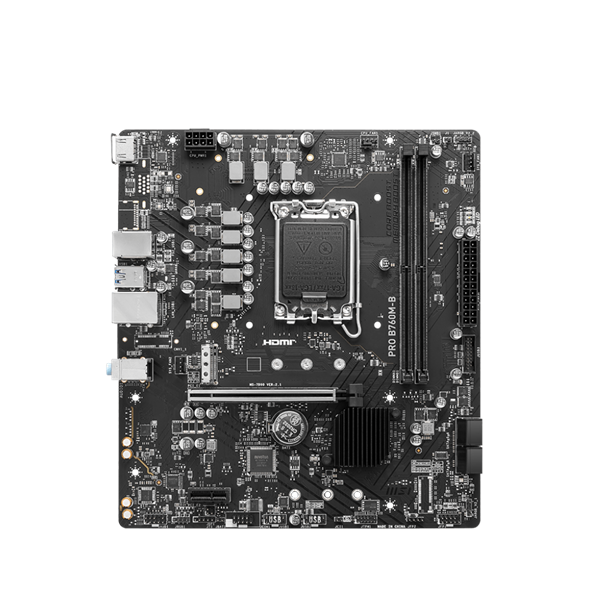

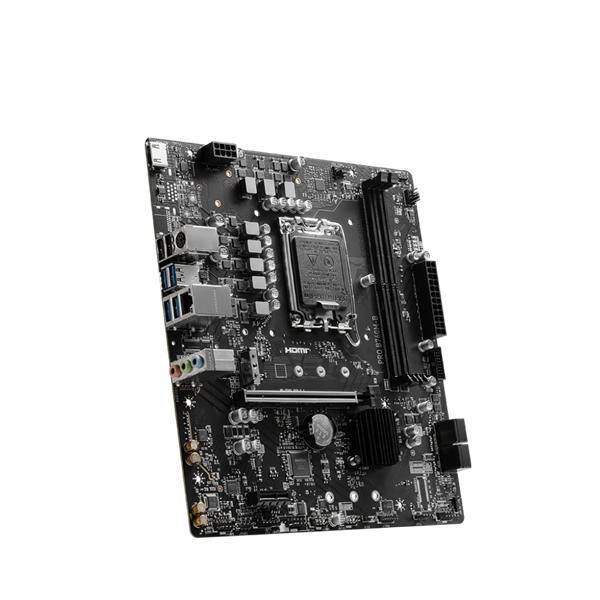

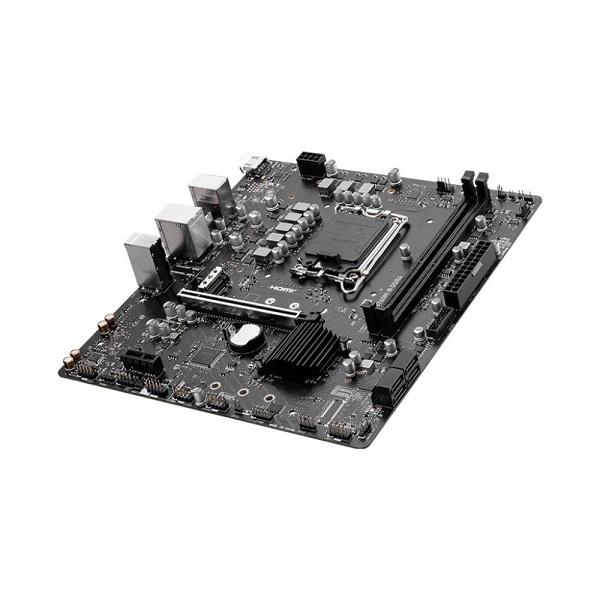

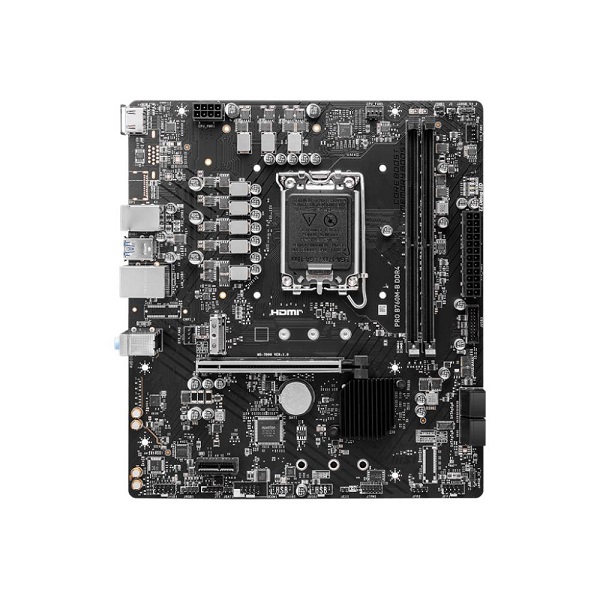

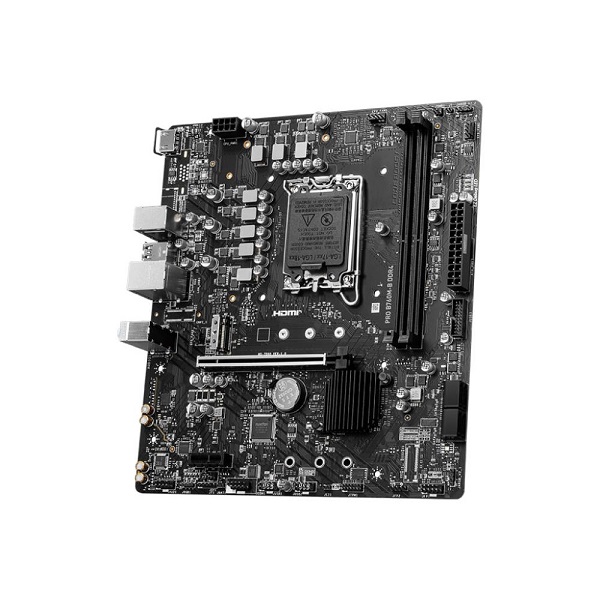

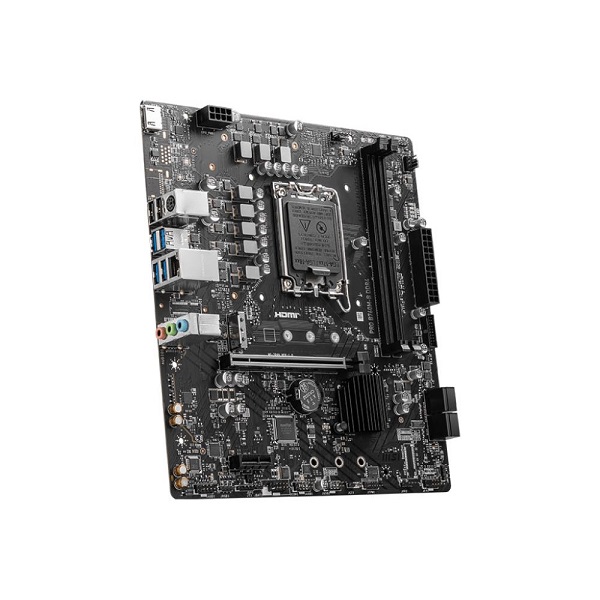

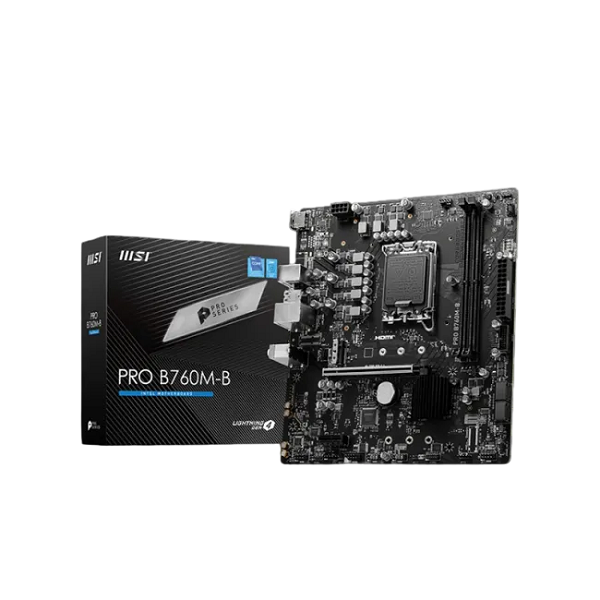

MSI PRO B760M-B DDR4

Carte mère Micro-ATX Intel LGA 1700 — DDR4 — Intel B760

La MSI PRO B760M-B DDR4 est une carte mère Micro-ATX basée sur le chipset Intel B760, conçue pour les processeurs Intel Core de 14e, 13e et 12e génération ainsi que les processeurs Intel Pentium Gold et Celeron en socket LGA 1700. Elle prend en charge la mémoire DDR4 en double canal jusqu’à 4800+ MHz en overclocking, dispose d’un slot PCIe 4.0 x16, d’un slot PCIe 4.0 x1, d’un emplacement M.2 PCIe 4.0 x4 et de quatre ports SATA 6 Gb/s.

Caractéristiques principales

• Marque : MSI
• Modèle : PRO B760M-B DDR4
• Référence constructeur : PRO B760M-B DDR4
• P/N : 911-7D90-053
• EAN / GTIN : 4711377136334
• Format : Micro-ATX (mATX)
• Dimensions du PCB : 220 × 243,84 mm
• Chipset : Intel B760
• Socket processeur : LGA 1700

Processeur

• Compatible avec les Intel Core de 14e, 13e et 12e génération
• Compatible avec Intel Pentium Gold
• Compatible avec Intel Celeron
• Socket : LGA 1700
• Architecture d’alimentation Core Boost avec conception d’alimentation numérique optimisée.

Mémoire

• Type : DDR4
• Nombre de slots DIMM : 2
• Architecture : Dual Channel
• Capacité maximale : 64 Go
• Type de mémoire : Non-ECC, Unbuffered
• Support Intel XMP
• Fréquences prises en charge :
  • DDR4-2133
  • DDR4-2400
  • DDR4-2666
  • DDR4-2933
  • DDR4-3200 JEDEC
  • DDR4-3333 (OC)
  • DDR4-3400 (OC)
  • DDR4-3466 (OC)
  • DDR4-3600 (OC)
  • DDR4-3733 (OC)
  • DDR4-3800 (OC)
  • DDR4-4000 (OC)
  • DDR4-4200 (OC)
  • DDR4-4266 (OC)
  • DDR4-4400 (OC)
  • DDR4-4600 (OC)
  • DDR4-4800 (OC)
• 1DPC 1R : jusqu’à 4800+ MHz
• 1DPC 2R : jusqu’à 4600+ MHz

Slots d’extension

• 1 × PCIe 4.0 x16, connecté au processeur
• 1 × PCIe 4.0 x1, connecté au chipset
• Slot principal équipé de PCIe Steel Armor pour renforcer la fixation de la carte graphique et améliorer la résistance mécanique et la protection contre les interférences électromagnétiques.

Stockage

• 1 × M.2
• Interface M.2 : PCIe 4.0 x4
• Connexion M.2 directement reliée au processeur
• Formats M.2 pris en charge :
  • 2242
  • 2260
  • 2280
• 4 × SATA 6 Gb/s
• Prise en charge du RAID :
  • RAID 0
  • RAID 1
  • RAID 5
  • RAID 10

Connectique USB

Panneau arrière

• 2 × USB 2.0 Type-A
• 4 × USB 5 Gbps Type-A
• Les quatre ports USB 5 Gbps correspondent à l’interface USB 3.2 Gen 1.

Connectique interne

• 4 × USB 2.0
• 2 × USB 5 Gbps Type-A / USB 3.2 Gen 1

Réseau

• Contrôleur LAN : Realtek RTL8125B
• Ethernet : 2.5 Gb/s
• 1 × RJ-45 2.5G LAN
• Connexion réseau filaire haut débit adaptée aux transferts de fichiers, applications multimédias et réseaux locaux rapides.

Audio

• Codec audio : Realtek ALC897
• Audio haute définition 7.1 canaux
• Technologie Audio Boost
• Connecteurs audio sur le panneau arrière.

Sortie vidéo

• 1 × HDMI
• HDMI 2.1
• Résolution maximale : 4K à 60 Hz
• HDR pris en charge
• La sortie vidéo nécessite un processeur disposant d’une partie graphique intégrée ; les capacités graphiques dépendent du processeur installé.

Connecteurs internes

• 1 × ATX Power Connector
• 1 × CPU Power Connector
• 1 × CPU Fan
• 2 × System Fan
• 2 × Front Panel
• 1 × Chassis Intrusion
• 1 × Front Audio
• 1 × COM Port
• 2 × Addressable RGB LED V2 (JARGB_V2)
• 1 × RGB LED (JRGB)
• 1 × TPM 2.0 header
• 4 × USB 2.0
• 2 × USB 5 Gbps Type-A

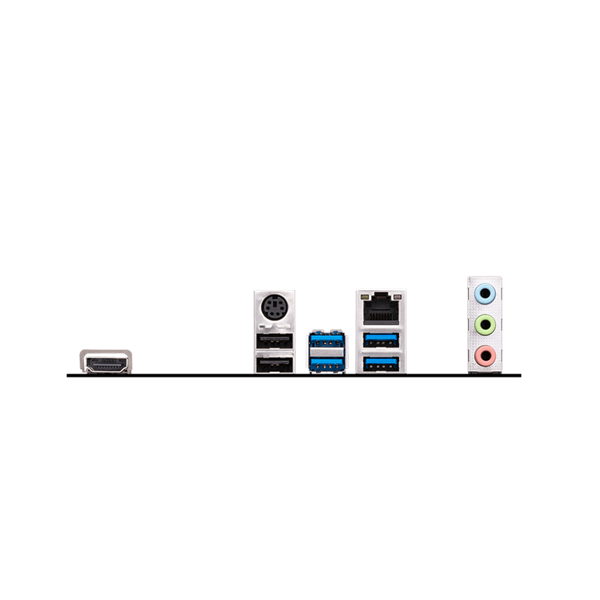

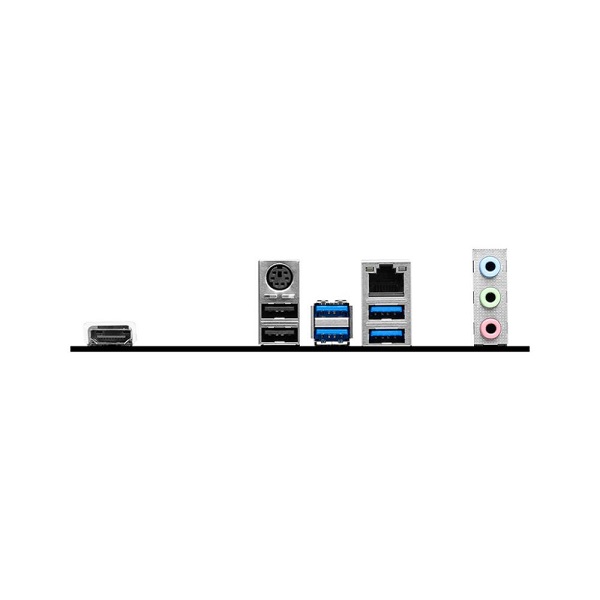

Panneau arrière

• 1 × HDMI
• 1 × PS/2 Keyboard/Mouse Combo
• 1 × RJ-45 2.5G LAN
• Connecteurs audio
• 2 × USB 2.0 Type-A
• 4 × USB 3.2 Gen 1 5 Gbps Type-A

Fonctions MSI

• Core Boost : conception optimisée de l’alimentation et du circuit imprimé pour fournir une alimentation stable au processeur.
• Memory Boost : optimisation du signal mémoire pour améliorer stabilité et compatibilité.
• Lightning Gen4 : interface PCIe 4.0 et solution M.2 PCIe 4.0 x4.
• 2.5G LAN : réseau Ethernet 2,5 Gb/s avec contrôleur Realtek RTL8125B.
• Audio Boost : circuit audio basé sur Realtek ALC897.
• PCIe Steel Armor : renforcement du slot PCIe principal.
• EZ Debug LED : quatre LED de diagnostic pour faciliter l’identification des problèmes au démarrage.
• FROZR AI Cooling : gestion automatique de la vitesse des ventilateurs selon les températures du processeur et du GPU.

Système d’exploitation

• Windows 11 64 bits
• Windows 10 64 bits
