VENTILLATEUR CPU FANS ORIGINAL INTEL 1700 12EME 13EME LGA 1700
3 900 DA
| Airflow | 1 |
|---|
VENTILATEUR CPU INTEL ORIGINAL LGA1700 — 12e / 13e GÉNÉRATION
Description

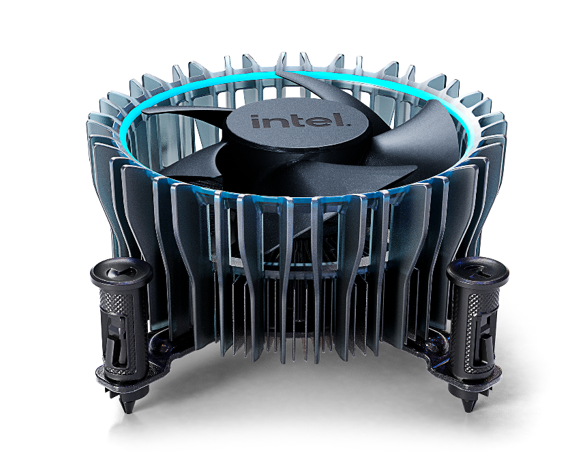

Le Intel Laminar RM1 est le système de refroidissement CPU d’origine conçu pour les processeurs Intel® Core™ de bureau compatibles avec le socket LGA1700. Il associe un dissipateur thermique compact en aluminium à un ventilateur à vitesse variable contrôlé par PWM afin d’assurer une dissipation thermique adaptée aux processeurs jusqu’à 65 W.
Son format compact de 100 × 100 mm maximum et sa hauteur maximale de 47 mm permettent une intégration aisée dans les configurations de bureau équipées d’un socket LGA1700.
Le ventilateur utilise une connexion 4 broches PWM, permettant à la carte mère d’ajuster automatiquement la vitesse de rotation en fonction des besoins thermiques du processeur.
Caractéristiques principales
| Caractéristique | Spécification |
|---|---|
| Marque | Intel |
| Modèle | Laminar RM1 |
| Type | Ventirad CPU / refroidisseur processeur |
| Socket | Intel LGA1700 |
| Compatibilité générationnelle | Intel Core 12e et 13e génération |
| TDP pris en charge | Jusqu’à 65 W |
| Type de ventilateur | Vitesse variable contrôlée par PWM |
| Connecteur | 4 broches |
| Dimensions maximales | 100 × 100 mm |
| Hauteur maximale | 47 mm |
| Masse maximale | Jusqu’à 350 g |
| Vitesse maximale | Jusqu’à 3150 tr/min ±5 % |
| Vitesse minimale | 600 tr/min ±20 % |
| Niveau de pression acoustique | 29 dBA à 2400 tr/min, 40 °C d’entrée, 65 W |
| Niveau de puissance acoustique | 3,9 BA à 2400 tr/min, 40 °C d’entrée, 65 W |
| Puissance acoustique maximale | 4,6 BA à vitesse maximale |
| Tension nominale | 12,0 V |
| Tension minimale | 10,8 V |
| Tension maximale | 13,2 V |
| Courant maximal | Jusqu’à 400 mA |
| Fréquence PWM | 25 kHz ±5 kHz |
| Plage de cycle PWM | 0–100 % |
| Température de fonctionnement | 0 à 70 °C |
| Humidité de fonctionnement | 85 % HR à 55 °C |
| Protection ventilateur | Protection rotor bloqué / inversion de polarité |
Dissipateur thermique
| Caractéristique | Spécification |
|---|---|
| Type de dissipateur | Intel Laminar RM1 |
| Matériau des ailettes | Aluminium |

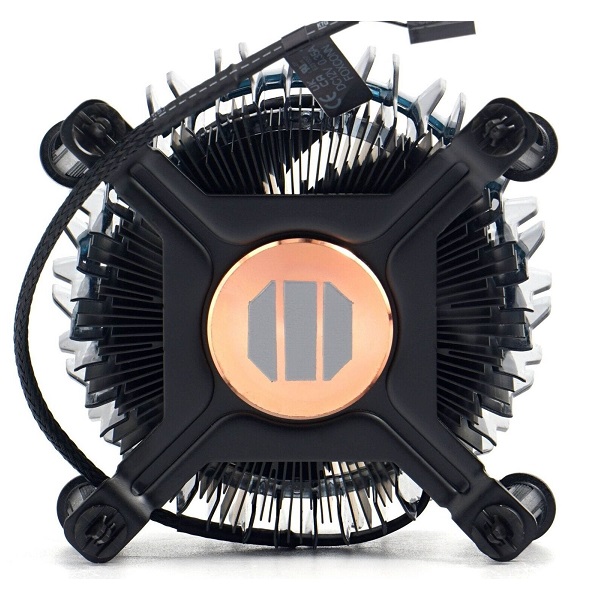

| Matériau de la base / du cœur | Cuivre |
| Format maximal | 100 × 100 mm |
| Hauteur maximale | 47 mm |
| Masse maximale | 350 g |
Ventilateur
Le ventilateur intégré dispose d’un contrôle PWM 4 broches permettant une régulation dynamique de la vitesse selon la charge thermique du processeur.
| Caractéristique | Spécification |
|---|---|
| Contrôle | PWM |
| Connecteur | 4-pin |
| Vitesse minimale | 600 RPM |
| Vitesse maximale | Jusqu’à 3150 RPM |
| Courant de pointe | Jusqu’à 400 mA |
| Tension nominale | 12 V |
| Fréquence PWM | 25 kHz ±5 kHz |
| Cycle PWM | 0–100 % |
| Détection | 2 impulsions par révolution |
| Protection | Rotor bloqué et inversion de polarité |
Compatibilité processeurs
Le Laminar RM1 est prévu pour les processeurs Intel de bureau équipés du socket LGA1700 et notamment les modèles suivants :
Intel Core — 12e génération
- Intel Core i7-12700
- Intel Core i7-12700F
- Intel Core i5-12600
- Intel Core i5-12500
- Intel Core i5-12400
- Intel Core i5-12400F
- Intel Core i3-12100
- Intel Core i3-12100F
Intel Core — 13e génération
- Intel Core i7-13700
- Intel Core i7-13700F
- Intel Core i5-13500
- Intel Core i5-13400
- Intel Core i5-13400F
- Intel Core i3-13100
- Intel Core i3-13100F
Installation
Le refroidisseur utilise le système de fixation push-pin Intel prévu pour le socket LGA1700. Le connecteur 4 broches se raccorde directement au connecteur CPU_FAN de la carte mère.
Le refroidisseur est conçu pour être installé directement sur les cartes mères équipées du socket LGA1700.
Résumé techniq
